L-Type Pagoda د اوبو پایپ نښلونکی

د محصول ډولونه

د L-Type Pagoda د اوبو پایپ نښلونکو مسلکي چینایي جوړونکي په توګه، شینچي دوه لومړني محصول ډولونه وړاندې کوي:

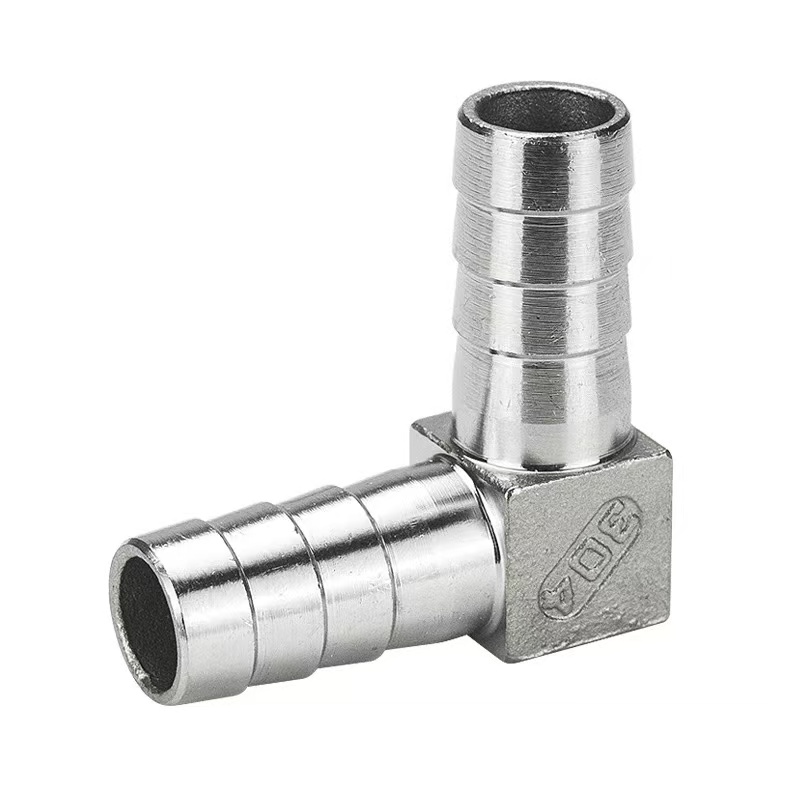

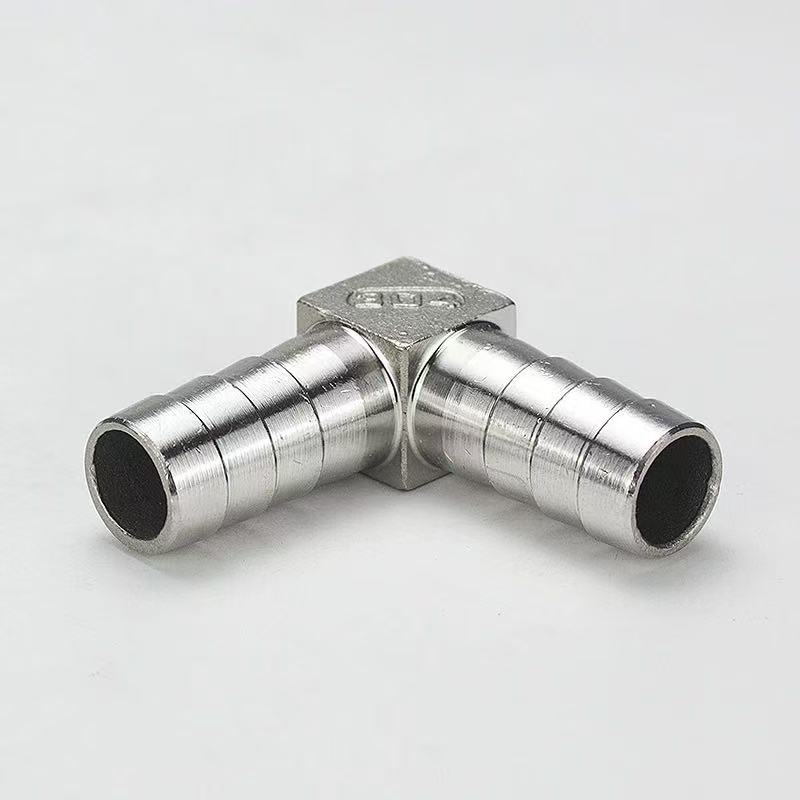

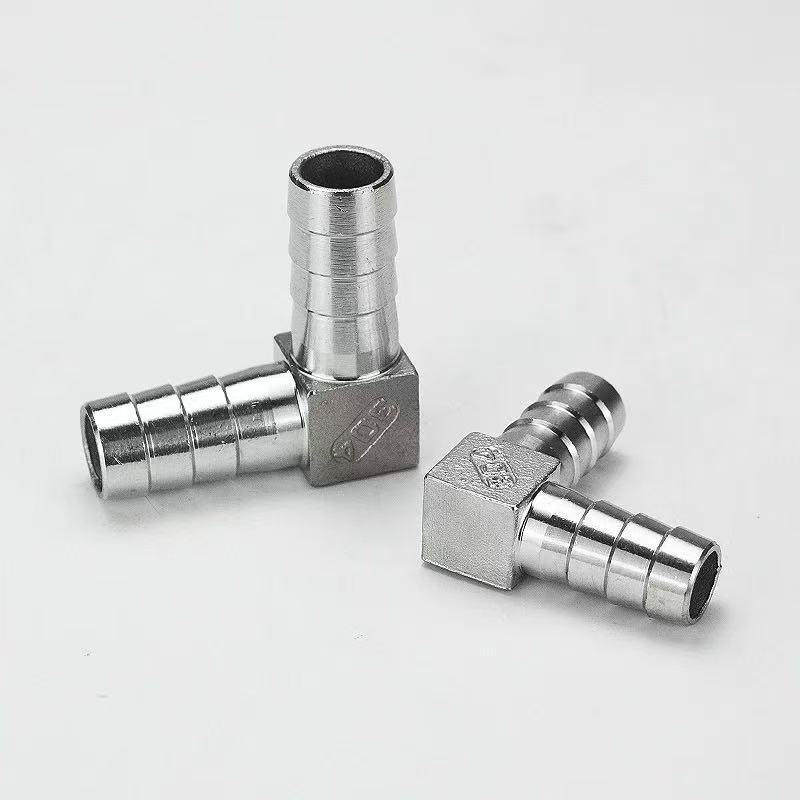

د L-Type Pagoda د اوبو پایپ نښلونکی: دواړه پایونه د خړوب شوي پاګوډا جوړښت لري، د دوو انعطاف وړ نلیونو ترمنځ د 90 درجې سمتي ارتباط رامینځته کولو لپاره ډیزاین شوی.

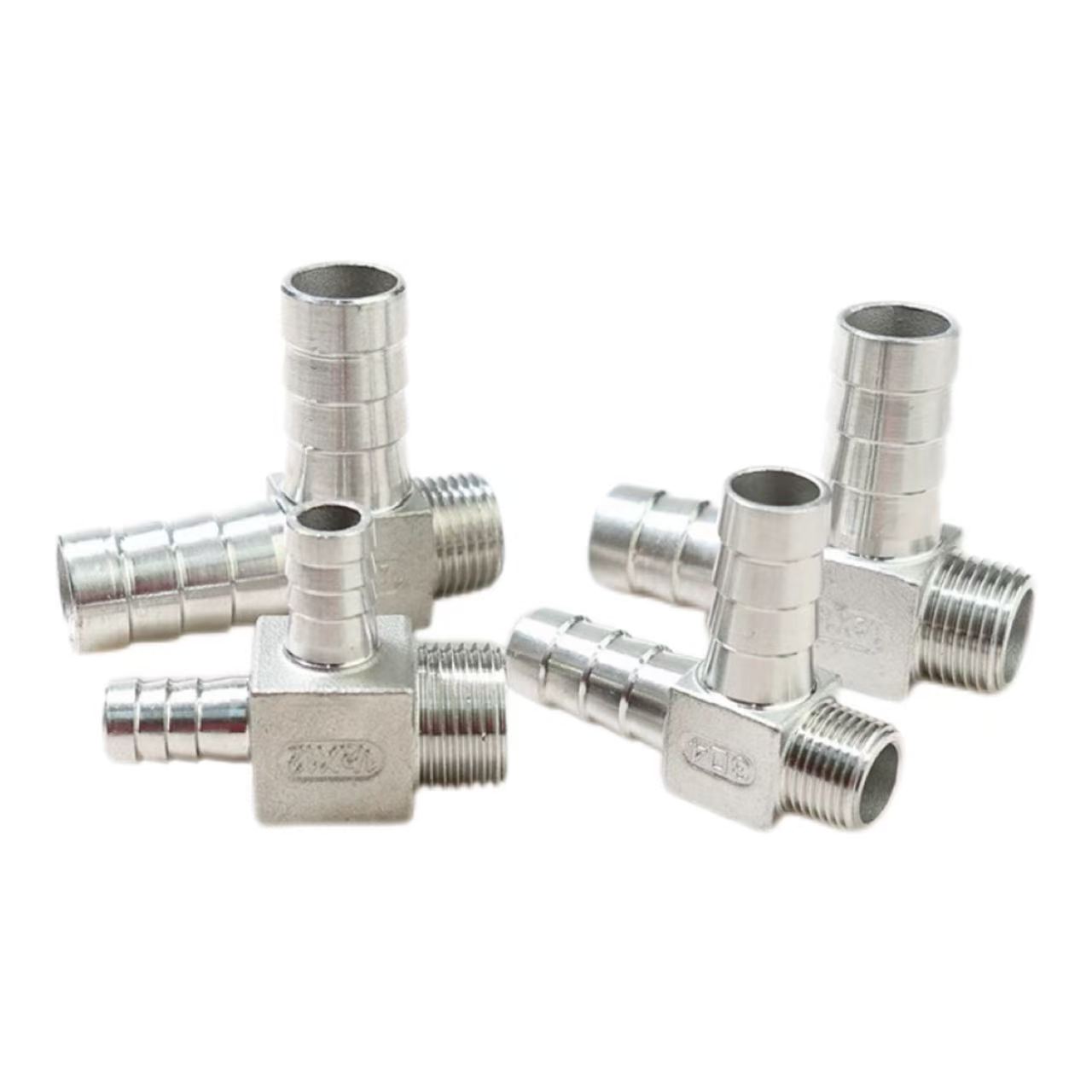

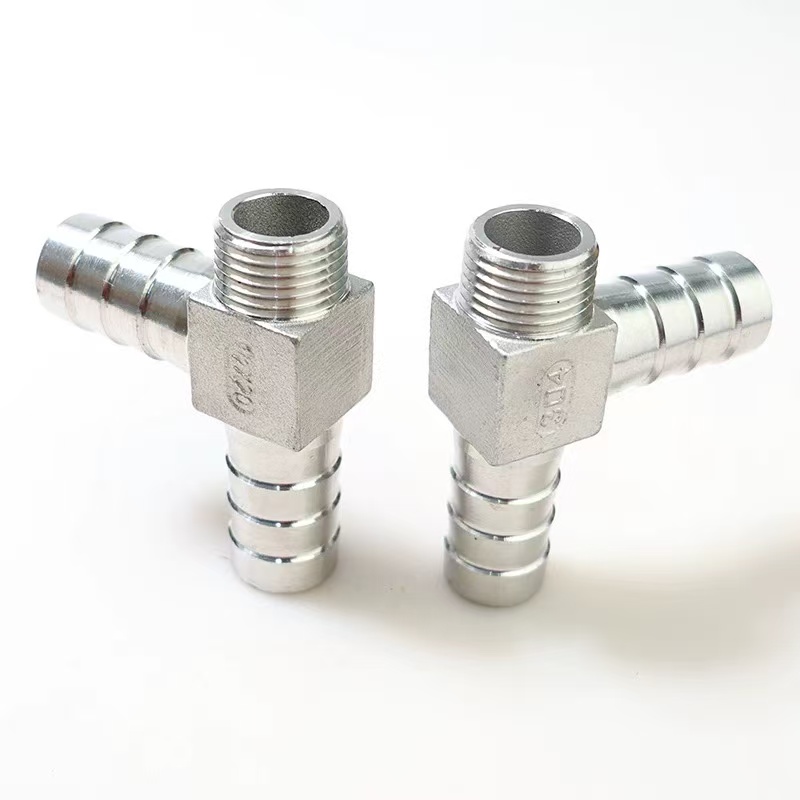

L-Type Male Threaded Pagoda Connector: یوه پای د انعطاف وړ نلی سره د نښلولو لپاره د خاردار پاګوډا جوړښت وړاندې کوي، پداسې حال کې چې بل پای یې بهرنۍ (نارینه) تارونه لري، د نلی او د داخلي (ښځینه) تار شوي بندر سره د تجهیزاتو یوې برخې ترمنځ د 90 درجې سمتي ارتباط رامینځته کولو لپاره ډیزاین شوی.

دواړه ډولونه د 90 درجې زاویې ډیزاین لري چې د خاردار پاګوډا پایونو لپاره ورته مشخصات لري. دوی د موادو په انتخاب کې شتون لري: 304 سټینلیس سټیل ، 316L سټینلیس سټیل ، یا پیتل. کلیدي توپیر د اتصال په میتود کې دی: پخوانی د نلی څخه تر نلی پورې مستقیم ارتباط اسانوي ، پداسې حال کې چې وروستی د نلی او تجهیزاتو یوې برخې ترمینځ انتقالي اړیکه اسانه کوي ، پدې توګه د مختلف نصب کولو سناریوونو سره سم د انعطاف وړ انتخاب اختیارونه وړاندیز کوي.

د L-Type Pagoda د اوبو پایپ نښلونکی او L-Type نارینه تاریډ پاګوډا نښلونکی ترمنځ څه توپیر دی؟

اصلي توپیر: د شینچي L-Type Pagoda د اوبو پایپ نښلونکی د دوه ګونی بارب انٹرفیس ځانګړتیاوی لري (دواړه پایونه د پګوډا سرونه دي، د مستقیم انعطاف وړ نلیونو سره د نښلولو لپاره ډیزاین شوي). د L-Type Male Threaded Pagoda نښلونکی په یوه پای کې بهرنۍ تار او په بل اړخ کې اغزن پګوډا وړاندې کوي، د انعطاف وړ نلی د سخت پایپ یا والو بدن سره د داخلي تارونو سره نښلولو لپاره ډیزاین شوی. شینچي’د لوړ فعالیت L-Type Pagoda د اوبو پایپ نښلونکي د پیتل یا 304/316L سټینلیس سټیل څخه جوړ شوي؛ د دوی د 90 درجې ښي زاویه جوړښت د پایپ لاینونو د راستنولو لپاره مثالی دی. د ډبل بارب ډیزاین یو کلک، خوندي گرفت ډاډمن کوي—په ځانګړي توګه کله چې د نلی کلیمپونو سره جوړه شوې وي—د جلا کیدو او لیکیدو مخنیوي لپاره. دا فټینګ د فشار ، زنګ وهلو او زړښت لپاره عالي مقاومت وړاندې کوي. د 316L سټینلیس سټیل ډول په ځانګړي ډول د خورا ککړ چاپیریال لپاره مناسب دی ، لکه د سمندري اوبو یا کیمیاوي پروسس کولو لپاره. د نصبولو لپاره اسانه، دا فټینګونه د نلدوانۍ، نیوماتیک سیسټمونو، او صنعتي مایع غوښتنلیکونو کې د ټیټ فشار نلی اتصال لپاره مثالی دي، د استثنایی ثبات او پایښت وړاندیز کوي.

د محصول مشخصات

د نصبولو لارښوونې

د شینچي برانډ L-Type Pagoda د اوبو پایپ نښلونکی، د ملي معیارونو سره سم جوړ شوی، نصب کول اسانه دي. د لاندې ګامونو تعقیب د باور وړ پیوستون ډاډمن کوي:

1 ګام: د نلی پرې کول

د نلی پای په مربع او فلیټ پرې کولو لپاره د ځانګړي نلی کټر وکاروئ ، د زاویې قطعاتو یا بورونو څخه مخنیوی وکړئ ، ترڅو د پاګوډا باربونو په وړاندې مناسب فټ ډاډ ترلاسه کړئ. د لښتو یا تقویه شوي نلونو لپاره، دا سپارښتنه کیږي چې د ګرمو پرې کولو طریقه وکاروئ ترڅو څنډې مهر کړي او د خړوبیدو مخه ونیسي.

2 ګام: د پاګوډا پای پیوستون

نلی په عمودی توګه د پاګوډا پای ته دننه کړئ تر هغه چې د نلی مخ د پاګوډا فټینګ اساس سره اړیکه ونیسی. د پاګوډا باربونه یو ګام شوی ډیزاین لري چې یوځل چې نلی داخل شي ډیری سیل کولو حلقې رامینځته کوي. د لوړ فشار غوښتنلیکونو لپاره ، د سټینلیس سټیل نلی کلیمپ یا پسرلي کلپ په کارولو سره پیوستون خوندي کړئ؛ کلیمپ باید د دوهم او دریم پاګوډا باربونو ترمینځ موقعیت ولري.

3 ګام: د تار شوي پای پیوستون

د تار شوي پای لپاره د هغې د ځانګړتیاو پراساس د سیل کولو مناسب میتود غوره کړئ: G-threads (موازي پایپ تارونه) د مهر کولو لپاره ربړ یا مسو ګازکیټ ته اړتیا لري؛ NPT یا R-threads (ټپ شوي پایپ تارونه) د ټینګولو دمخه د PTFE تار مهر ټیپ 3-5 بدلولو ته اړتیا لري. کله چې کلک شي، رنچ د فټینګ مسدس بدن ته واچوئ ترڅو د نلی اتصال نقطې ته د تورک د لیږدولو مخه ونیسي.

څلورم ګام: د فشار ازموینه

د نصب کولو په بشپړیدو سره، د سیسټم د کاري فشار 1.5 ځله د جامد فشار ازموینه ترسره کړئ. که چیرې د 3 دقیقو لپاره د دې فشار ساتلو وروسته هیڅ لیک ونه لیدل شي، مجلس د کارولو لپاره چمتو دی. په دې لړۍ کې د اړونده L-Type Male Threaded Pagoda نښلونکي لپاره د نصب کولو طرزالعمل یو شان دی - یوازې د تار ډول کې توپیر لري - د ځانګړي انٹرفیس اړتیاو پراساس انعطاف وړ انتخاب ته اجازه ورکوي.

د غوښتنلیک ساحې

1. د اوبو د درملنې وسایل

د L-Type Pagoda د اوبو پایپ نښلونکی د PE او PU ټیوبونو ترمینځ د 90 درجې سمتي ارتباط لپاره د اوبو پاکولو ، د اوبو نرمونکو ، او RO (ریورس اوسموسس) سیسټمونو کې ډیزاین شوی. کله چې د 316L سټینلیس سټیل څخه جوړ شوی ، دا د خواړو درجې روغتیا ساتنې اړتیاوې پوره کوي. په ورته لړۍ کې یو بشپړونکی L-Type نارینه تاریډ پاګوډا نښلونکی د غوښتنلیکونو لپاره شتون لري چیرې چې د تجهیزاتو انٹرفیس داخلي (ښځینه) تار لري.

2. د نیوماتیک اتومات سیسټمونه

د هوا کمپرسورونو کې د نیوماتیک ټیوب روټینګ لپاره کارول کیږي ، د نیوماتیک والو څو پوړونو ، او اتوماتیک مجلس لاینونو کې. د دې L شکل جوړښت د داخلي تجهیزاتو ځای ساتي، پداسې حال کې چې د چټک وصل کولو کولیټونو سره مطابقت د ګړندي راټولولو، بې ځایه کولو، او ساتنې اسانتیا برابروي.

3. د حفظ الصحې سامانونه او د کور وسایل

د سمارټ تشنابونو، ډش واشرونو، د مینځلو ماشینونو، او ورته وسایلو لپاره د اوبو داخل شوي نلی سره نښلوي. کله چې د پیتل څخه جوړ شي، د L-Type Pagoda د اوبو پایپ نښلونکی غوره حرارتي چالکتیا وړاندې کوي، دا د ګرمو اوبو لینونو لپاره مناسب کوي. د L-ډول نارینه تاریډ پاګوډا نښلونکی ډیزاین شوی ترڅو په وارد شوي تجهیزاتو کې موندل شوي د انٹرفیس معیارونو پراخه لړۍ ځای په ځای کړي.

4. د صنعتي یخولو او غوړولو سیسټمونه

د ماشین وسیلې یخولو لاینونو او هیدرولیک غوړ کولو سیسټمونو کې پلي شوي. د سټینلیس سټیل ساختمان د سنکنرن غوره مقاومت چمتو کوي ، په تقاضا چاپیریال کې د باور وړ فعالیت وړوي چې پکې د تیلو دوړې ، د مایعاتو قطع کول ، او ورته پیچلي عملیاتي شرایط شامل دي.
