بلک هیډ بارډ فټینګ
د بلک هیډ بارډ فټینګ د پایپ فټینګ یو ډول دی چې د تجهیزاتو پینلونو له لارې هوزونو ته د لیږد لپاره کارول کیږي او پیوستون خوندي کوي. په چین کې د بلک هیډ بارډ فټینګ مسلکي جوړونکي په توګه ، شینچي د SUS304 ، SUS316L ، او پیتل څخه جوړ بلک هیډ نښلونکي وړاندیز کوي. دا محصولات اسانه نصب کول ، د باور وړ سیل کول ، او د ODM/OEM تخصیص ملاتړ کوي.
شینچي د لوړ کیفیت بلک هیډ بربډ فټینګ معرفي کوي ، په ځانګړي توګه د تجهیزاتو پینلونو له لارې د هوزونو روټینګ لپاره ډیزاین شوي پداسې حال کې چې د باور وړ سیل کول چمتو کوي. د پیتل، SUS304، او SUS316L سټینلیس سټیل څخه جوړ شوي، دا فټینګ د قوي سنکنرن مقاومت وړاندې کوي او د پراخه کاري شرایطو لپاره مناسب دي.
د محصول جوړښت

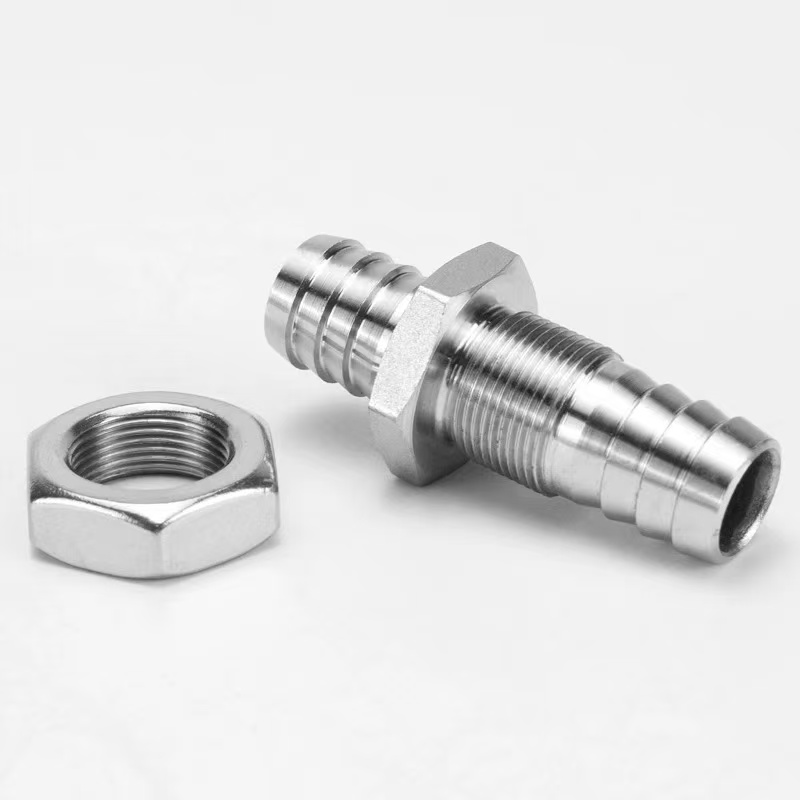

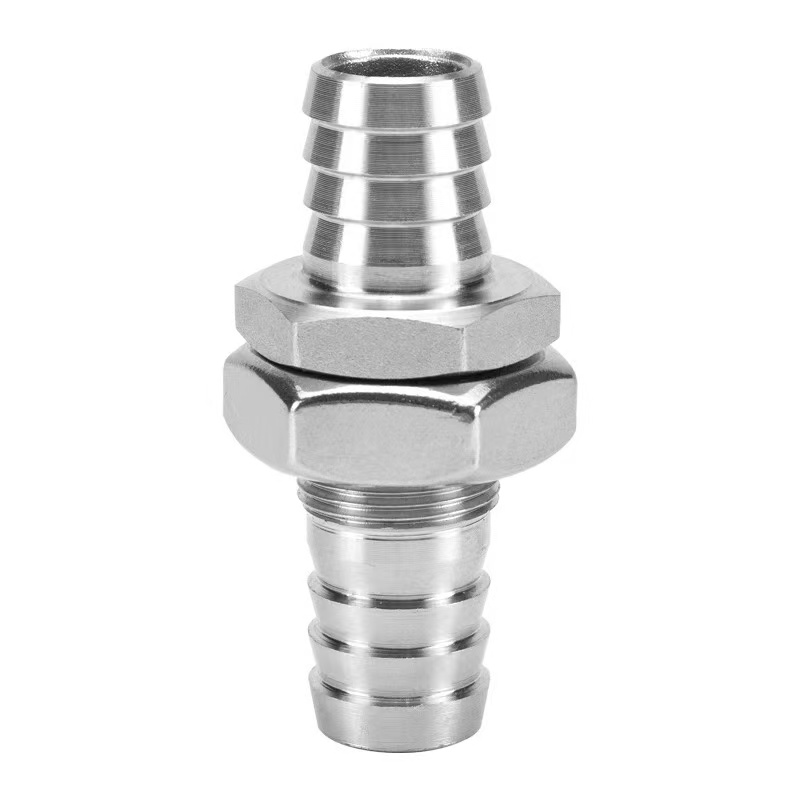

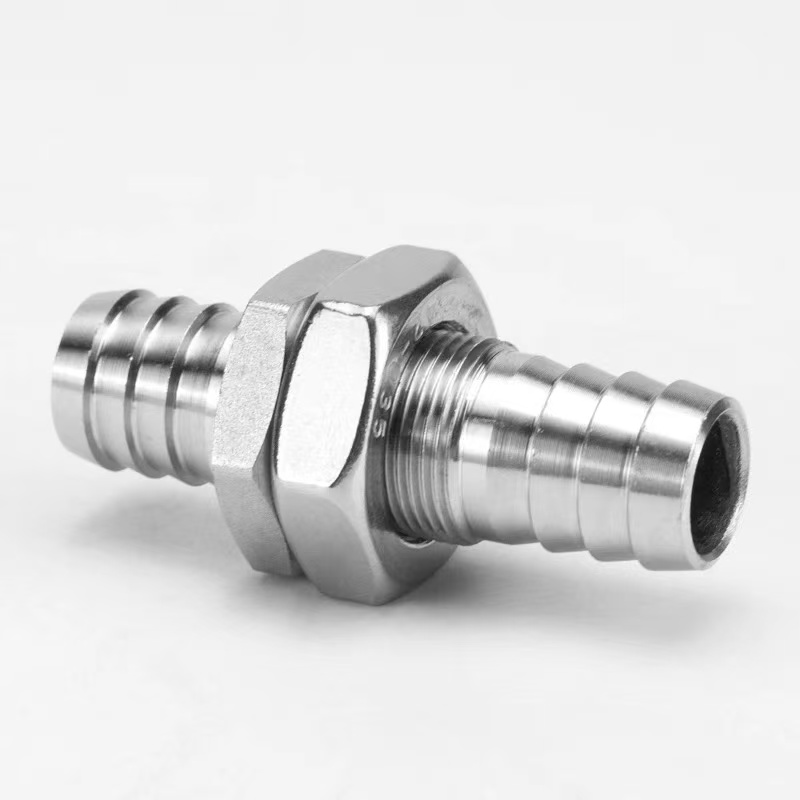

د بلک هیډ بارډ فټینګ جوړښت کې د بلک هیډ تارونه ، د تالاشۍ مغز ، او د خاردار نلی اړیکې شاملې دي. د نصبولو په جریان کې، یوازې د پینل سوراخ ته اړتیا ده؛ د مغز ټینګول د فکس کولو او سیل کولو پروسه بشپړوي.
خیاطي پای د پرچی ضد نالی ډیزاین وړاندې کوي، د خوندي پیوستون ډاډ ورکوي کله چې د نلی کلیمپ سره کارول کیږي. دا فټینګ په پراخه کچه د کنټرول کابینې ، د اوبو درملنې تجهیزاتو ، طبي وسایلو او نورو اړوندو برخو کې کارول کیږي.
د محصول مشخصات
|
د محصول نوم: بلک هیډ بارډ فټینګ |
اندازه: (1/8"–4") DN6–DN100 |
|
نومیالی فشار: PN16 |
د بدن مواد: پیتل، SUS304، SUS316L |
|
معیارونه: ANSI، BS، DIN، ISO، JIS |
موضوعګانې: NPT، BSP، BSPT، DIN، او داسې نور. |
|
داخلي فلزي مواد: پیتل، SUS304، SUS316L |
منځنۍ تودوخه: لوړ، ټیټ، متوسط، محیط |
|
د عملیاتو ډول: لارښود |
مهرونه: EPDM |
|
د پیوستون ډول: د اغزن تار |
د دې لپاره مناسب: اوبه، هوا، ګاز، تیل، مایعات، او نور. |
|
د منشا ځای: چین |
نمونې: د وړیا لپاره نمونې جوړ کړئ |
ساختماني ګټې
د بلک هیډ بارډ فټینګ د پایپ فټینګ دی چې په ځانګړي ډول د تجهیزاتو تختو ، احاطو یا بلک هیډونو له لارې د هوزونو روټینګ لپاره ډیزاین شوی پداسې حال کې چې ثابت سیل کولو چمتو کوي. د دې اصلي جوړښت کې د بلک سر تار برخه، د تالاشۍ مغز، د مهر کولو ګاسکټ، او د اغزن تار نښلول شامل دي. د نصبولو په جریان کې، په پینل کې یوازې د ورته قطر سوري ته اړتیا ده. د فټینګ تار برخه د سوري له لارې تیریږي ، او مغز د مخالف اړخ څخه سخت شوی ترڅو د فکس کولو او سیل کولو پروسې بشپړ کړي.
1. د غټ سر د فکس کولو جوړښت:د تار برخې اوږدوالی د عام پینل ضخامت سره تطابق شوی. یوځل چې د تالاشۍ مغز سخت شي ، دا د پینل سره یو سخت فکسیشن رامینځته کوي ، دا ډاډ ورکوي چې فټینګ حتی د بهرني ایستلو ځواکونو لاندې خوندي پاتې کیږي.
2. د خښتو نلی نښلول:د تختې یو یا دواړه اړخونه د نلی داخلولو او د نلی کلیمپ سره د مهر شوي ارتباط رامینځته کولو لپاره خار شوي ټیپر شوي غاښونه لري. خاردار پای د دوه ګوني ضد پرچی نالی ډیزاین غوره کوي، د عادي فټینګ په پرتله د پام وړ لوړ د وتلو مقاومت وړاندې کوي.
3. د سیل کولو سیسټم:د تختې په دواړو خواو کې د ربړ ګازکیټونه یا O- حلقې چمتو شوي. کله چې مغز کلک شي، د سیل کولو ګاسکیټ فشارول کیږي، د پینل په پرانیستلو کې د اوبو او دوړو کلک مهر ترلاسه کوي، د IP65 یا لوړ ساتنې درجه بندي سره.
د نصبولو طریقه
د شینچي پایښت لرونکی بلک هیډ بربډ فټینګ نصب کول اسانه دي. یو خوندي او مهر شوی اړیکه یوازې په شپږو مرحلو کې ترلاسه کیدی شي:
1 ګام: د پینل سوراخ چمتو کول
د تار برخې د بهرني قطر پراساس په تخته کې ورته ګردي سوري جوړ کړئ. ډاډ ترلاسه کړئ چې د سوري څنډه نرمه او له بار څخه پاکه ده ترڅو د سیل کولو ګاسکیټ ته زیان ونه رسوي.
2 ګام: د سیل کولو ګازکیټ نصب کړئ
د EPDM سیل کولو ګاسکټ د تار برخې ته سلایډ کړئ، د فټینګ بیس په وړاندې یې فشار ورکړئ. که چیرې د پینل په دواړو خواو کې مهر کول اړین وي، په هر اړخ کې یو ګازکیټ ځای په ځای کړئ.
3 ګام: د پینل له لارې دننه کړئ
د تار برخه د پینل له یو اړخ څخه سوري کې دننه کړئ، ډاډ ترلاسه کړئ چې د فټینګ اساس د پینل سره د سیل کولو ګاسکټ سره په مینځ کې اړیکه لري.
4 ګام: د تالاشۍ مغز سخت کړئ
د تالاشۍ مغز د تختې د مخالف اړخ څخه د تار برخې ته وخورئ، او په تدریجي ډول یې د رنچ سره ټینګ کړئ. وړاندیز شوی تورک: د پیتل موادو لپاره 5-8 N·m او د سټینلیس سټیل لپاره 8-12 N·m. د کلک کولو په وخت کې د بدن فټینګ سټیشن وساتئ.
5 ګام: نلی سره وصل کړئ
یو مشخصات غوره کړئ چیرې چې د برب خارجي قطر د نلی داخلي قطر څخه 0.5-1 ملي متره لوی وي. نلی په عمودی توګه د خاردار پای ته دننه کړئ تر هغه چې بیس ته ورسیږي. د لوړ فشار غوښتنلیکونو لپاره ، د سټینلیس سټیل نلی کلیمپ وکاروئ او د دوهم او دریم باربونو ترمینځ یې ټینګ کړئ.
شپږم ګام: د مهر بشپړتیا ازموینه
د کاري فشار 1.5 ځله د جامد فشار ازموینه ترسره کړئ. که چیرې د دریو دقیقو لپاره لیک نه وي، نصب کول وړ دي.
